多参数含水率地灾监测仪
用
户
指
南
公司名称：湖南北斗星空自动化科技有限公司
地址：湖南省长沙市经济开发区映霞路29号
联系电话：0731-82958918
目录
多参数含水率地灾监测仪传感器是北斗星空自动化科技公司自主研制开发的一款全系统高精度可以测量土层水分含量，适用于具有代表性土壤的长期不间断监测，大大节省了人工成本的普适性传感器内部集成高精度加速度传感器，传感器内置的 高速DSP 信号处理器对振动数据进行 FFT（傅立叶变换）分析，并计算出加速度、速度、位移值。传感器可直接输出时域和频域的振动波形数据，内置 高速DSP 处理速度 180MHz、采集速率 4KHz、20 位精度，分析谱线数 1024线，精度误差小于 0.25%。

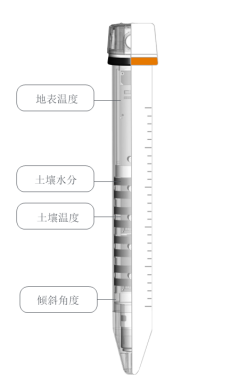

产品图片
二、含水率技术参数
|
特征 |
水分 |
|
传感器含水率测量原理 |
频域反射 |
|
输出方式 |
RS485 |
|
工作电压 |
12VDC |
|
工作电流 |
35mA（静态）/65mA |
|
分辨率 |
0.1%（m3/m3） |
|
精度 |
±1-3% |
|
测量范围 |
0-100% |
|
感应范围 |
90%是从探测管外部 10cm以内的范围读取 |
加速度主要技术指标
|
序号 |
性能 |
参数 |
|
1 |
传感器类型 |
角度、加速度，速度，位移 |
|
2 |
振动测量范围 |
±2/，0-300mm/s，0-60mm |
|
3 |
振动分辨率 |
20 位 |
|
4 |
频率范围 |
0~100Hz 加速度 1~100kHz 速度/位移 |
|
5 |
采样速率 |
1kHz |
|
6 |
动态范围 |
>70dB |
|
7 |
非线性 |
0.1%（全量程） |
|
8 |
数据接口 |
RS485 标准工业总线 |
|
9 |
最多联网传感器数量 |
没有限制 |
功能特色
l 精度高
l 采集时间间隔根据需要设定
l 传感器数量和深度可自选
l 不破坏剖面，对土体扰动小
l 安装简便，且容易维护
l 灵活读取监测数据
l 数据自动上传至云服务器，服务于科研和农业生产
三、特点
1.主动监测技术:100H采样频率，捕捉稍腰即逝的安全参数变化
2.传感即服务：嵌入专业安全失稳预警模型，智能一体化传感
3.低功耗：供电、无线传感、长寿命服务；
4.工具化：便利安装、复使用
5. 1秒响应：示安全、预警失稳。
四、设备的接口数据协议
1系统功能实现
传感器可根据主机端命令进入设置的工作模式，可启动采集数据，存储到本地存储器，然后将采样数据帧上传到主机端。
传感器节点一些参数可配置： 采样频率 1Khz；
采样点数最大1024；
采样分辨率 16 位；
采集信号类型：加速度值（±2,4,8G）；
设备工作状态分为待机模式，工作模式，触发模式；
发送数据的阈值（门槛值），采样数据的值低于该阈值则通知主机端数据值低于阈值。读取传感器采集数据信号类型：加速度值；
2数据通讯协议
2.1 Json通信协议
RS485 通讯波特率缺省为 9600，数据位为 8，停止位 1，无校验位、无硬流控制。
1、发送命令：{"传感器地址":"2828334455667788","数据采集":10} 就可以读取传感器内部数据
其中2828334455667788是设备地址。
读取返回的值：
{
"地址&版权": ["2828334455667788", "BD-WD已授权"],
"4G信号强度": 31,
"经纬度": ["113.1604692", "028.2448824"],
"基站LAC&CID": [58339, 118209809],
"时间": "2021-03-17 09:42:41",
"℃-bps-EN": [22.500, 9600, 8],
"角度": [3.730, -3.640, 85.280],
"频率": [0, 0, 0],
"振幅": [0, 0, 0],
"加速度(mm/s2)": [0, 0, 0],
"合成振幅mm": 0,
"合成速度mm/s": 0,
"最大频率": [0, 0, 0],
"最大振幅": [0, 0, 0],
"第一层湿度,温度": [0, 0],
"第二层湿度,温度": [0, 0],
"第三层湿度,温度": [0, 0],
"第四层湿度,温度": [0, 0],
"第五层湿度,温度": [0, 0],
"第六层湿度,温度": [0, 0],
"第七层湿度,温度": [0, 0],
"第八层湿度,温度": [0, 0]
}2、发送命令: {"传感器地址":"2828334455667788","修改波特率":9600} 修改波特率。
其中2828334455667788是设备地址。
返回值：修改波特率9600成功
3、{"传感器地址":"2828334455667788","修改地址":"1122334455667788"}
其中2828334455667788是设备地址。1122334455667788是要修改后的地址。
返回值：修改地址成功
五、联系我们
地址：湖南省长沙市长沙县蓝田北路星工场C1座3单元505
电话：0731-82958918
传真：0731-82958919
网址：http://www.bdxkzdh.com
